Re: КРУИЗ КОНТРОЛЬ HELP

Сообщение lewon »

бр ! стараюсь пишу вот что получилось :mrgreen: :mrgreen: :mrgreen:
Последний раз редактировалось lewon 10 ноя 2014, 14:13, всего редактировалось 1 раз.

lewon
Аватара пользователя

Re: КРУИЗ КОНТРОЛЬ HELP

Сообщение lewon »

судя из того что мы имеем цветовая политра проводов отличается во всех вариантах , но суть одна!
вот сюда подключаеш к зеленому/белому проводу -феолетово/белый провод круиза
коричневый на массу

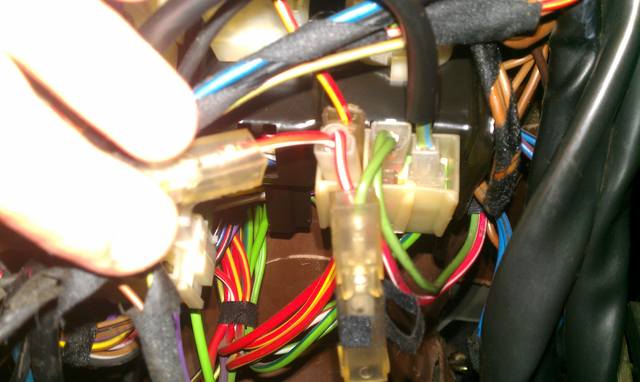

Изображение -- зел-коричн+бел-фиол
зеленый/коричневый подключаеш к датчику стоп сигналов на желтый/красный провод

Изображение -- син-коричн
Изображение -- сине-желтый
эти два подключаются к щитку приборов , непосредственно к спидометру ( имеются 3 ячейки , отламываеш лепесток . и под ним спрятаны контакты) с надписью TEMPO , ТАК ЖЕ ТАМ УКАЗАНО ГДЕ ПЛЮС И ГДЕ МИНУС!!
на фото справо !!
Изображение[/url]
извиняйте как смог ! комп со мной не хочет дружить!

lewon
Аватара пользователя

Re: КРУИЗ КОНТРОЛЬ HELP

Сообщение lewon »

ну думаю нормально разтолковал! :mrgreen: :mrgreen: :mrgreen: :mrgreen:

Не в сети
Аватара пользователя
Эксперт
Сообщения: 4512
Зарегистрирован: 27 июл 2010, 20:47
Откуда: КБР. г.Нальчик
Контактная информация:

Re: КРУИЗ КОНТРОЛЬ HELP

Сообщение Spanner »

:beer:
_________________
Е23 733 1978г. M30B34 86.г Мотрон 1.0. МКПП. Дорестайл только кузов, и прочие внешние элементы
Е28 520i 1982г. М20В20, джет, МКПП
Космич 412 1975г.
E9 CSL....Мечта
Я редко слежу за тем что происходит в купле-продаже, так что, если у вас возникают СЕРЬЁЗНЫЕ ПРОБЛЕМЫ, просьба обращаться в личку

Не в сети
Баварец
Сообщения: 160
Зарегистрирован: 19 июн 2013, 23:48
Откуда: Belarus
Контактная информация:

Re: КРУИЗ КОНТРОЛЬ HELP

Сообщение soliman »

ИДеАЛЬНО!

lewon
Аватара пользователя

Re: КРУИЗ КОНТРОЛЬ HELP

Сообщение lewon »

забыл уточнить эту версию подключения тэмпомата предполагает подключениа в мкпп версии авто !

Не в сети
Баварец
Сообщения: 160
Зарегистрирован: 19 июн 2013, 23:48
Откуда: Belarus
Контактная информация:

Re: КРУИЗ КОНТРОЛЬ HELP

Сообщение soliman »

:rtfm:



непонятка с концевиками педалей. на концевик тормаза приходит 2провода, на концевике сцепления кажется будет один провод. по твоей схеме конц СТОП сработает если уже нажато СЦЕПЛЕНИЕ, так же не пойдет. или я напутал что?


:kettle:

Не в сети
Аватара пользователя
Фанат E23
Сообщения: 643
Зарегистрирован: 26 янв 2012, 14:48
Откуда: Ростов-на-Дону
Контактная информация:

Re: КРУИЗ КОНТРОЛЬ HELP

Сообщение deepwerk »

_________________
:-) Мой фотоальбом :friends:

lewon
Аватара пользователя

Re: КРУИЗ КОНТРОЛЬ HELP

Сообщение lewon »

soliman писал(а)::rtfm:



непонятка с концевиками педалей. на концевик тормаза приходит 2провода, на концевике сцепления кажется будет один провод. по твоей схеме конц СТОП сработает если уже нажато СЦЕПЛЕНИЕ, так же не пойдет. или я напутал что?


:kettle:
поправка !
в разъем сцепление устанавливается датчик (концевик )
роль его такова - нажал на сцепление контакты разомкнулись !
второй разъем подключается к желто красному проводу датчика стоп сигналов !
У вас нет необходимых прав для просмотра вложений в этом сообщении.

lewon
Аватара пользователя

Re: КРУИЗ КОНТРОЛЬ HELP

Сообщение lewon »

датчик сцепления с обратнымы контактами! :shock:
если датчик тормоза работает на замыкание , то сцепл на размыкание ! :shock:

Не в сети
Баварец
Сообщения: 160
Зарегистрирован: 19 июн 2013, 23:48
Откуда: Belarus
Контактная информация:

Re: КРУИЗ КОНТРОЛЬ HELP

Сообщение soliman »

продолжаю.....сегодня опять возобновил действия.
подключено все кроме концевика сцепления(контакты закорочены на фишке уже, т.к. круиз с автомата) концевика тормоза (нужен только для отключения круиза).
по итогу не хватает одного провода что бы подключить питание. в схеме выше тот что должен быть питанием отсутствует в жгуте, но кое как выяснил что с первого пина выходит бело-фиолетовый. на него подал плюс. в ответ тишина. на скорости 60-80 кмч пытался дергать ручку и нивкакую.
ещё нюанс, на ручке переключателе 5 проводов, в схеме 4. переключатель работает на замыкание общего полюса на остальные провода?
как проверить исправность сервопривода?
как проверить исправность ( наличие выходного сигнала) приборки?

Не в сети
Аватара пользователя
Эксперт
Сообщения: 4512
Зарегистрирован: 27 июл 2010, 20:47
Откуда: КБР. г.Нальчик
Контактная информация:

Re: КРУИЗ КОНТРОЛЬ HELP

Сообщение Spanner »

номер на блоке круиза дай. Порою на работе чего нибудь
